JTSM07
3H INC.
Avantages
Ferrures de portes levantes-coulissantes en détail
✓ Haute durabilité de nos raccords grâce à la plus haute qualité de fabrication
✓ Utilisation agréablement simple - même avec des ouvrants grands et lourds - soulevez des charges jusqu'à 600 kg, réduisant ainsi la consommation jusqu'à 50 %.
✓ Convient pour une utilisation dans les maisons passives et à faible consommation d'énergie
✓ De généreuses ouvertures de passage avec des largeurs d'ouvrant jusqu'à 3 300 mm et des hauteurs d'ouvrant jusqu'à 3 750 mm peuvent être réalisées.

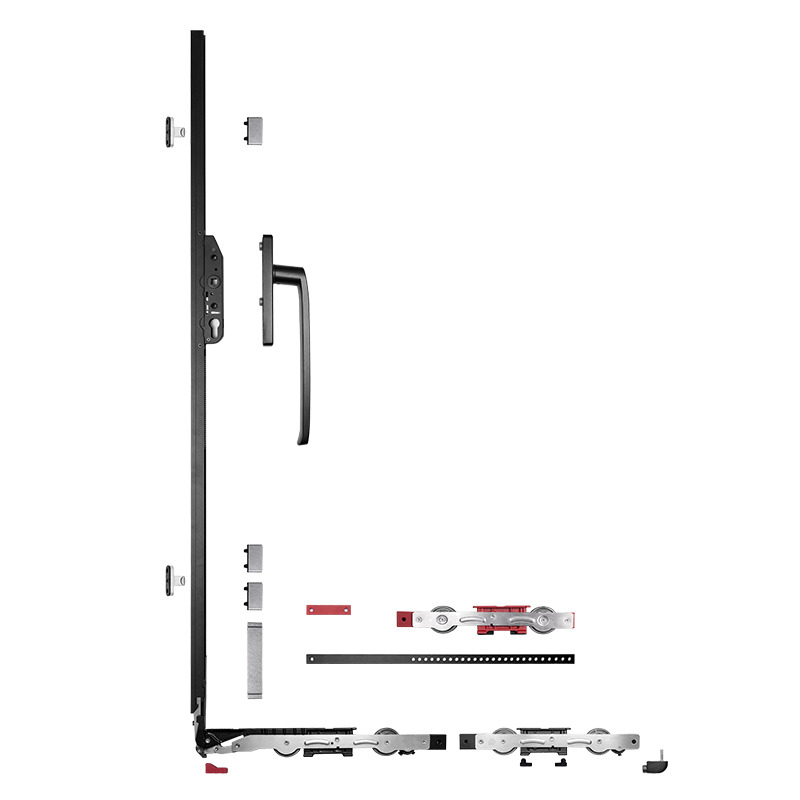

Principaux composants
Configuration
Configuration
Modèle | Taille |
| JTSM07 | Rainuré standard |
| Chargement | Couleur |

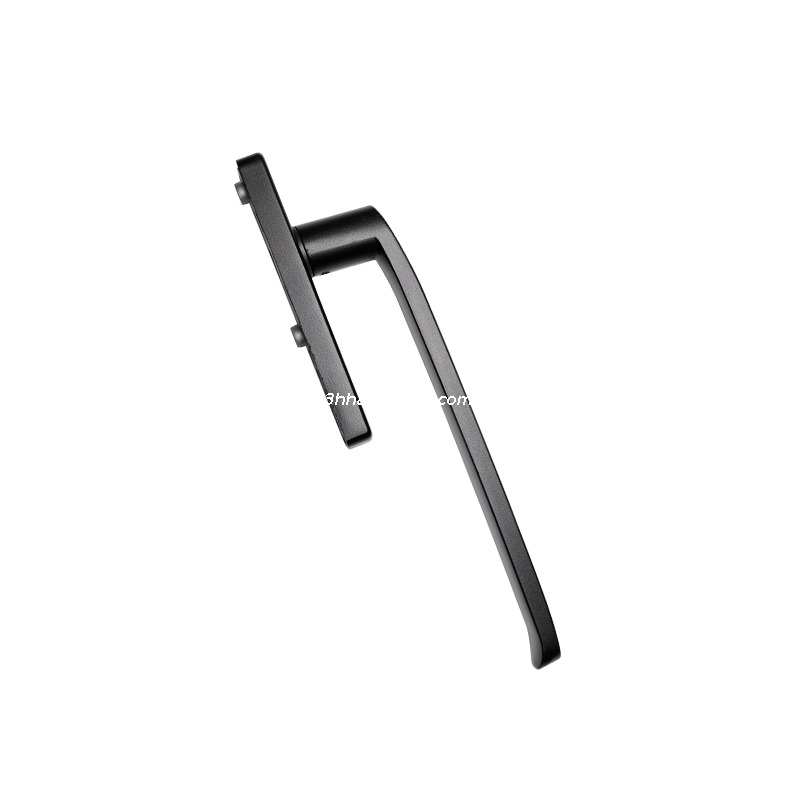

| La charge maximale d'un vantail simple est de 600 kg | la poignée est noire, peut être personnalisée, l'autre est naturelle |
| Matériel | Application |
304 en acier inoxydable, alliage d'aluminium | Balcon, salle de soleil, porte de partition |
| Traitement de surface | Composants |

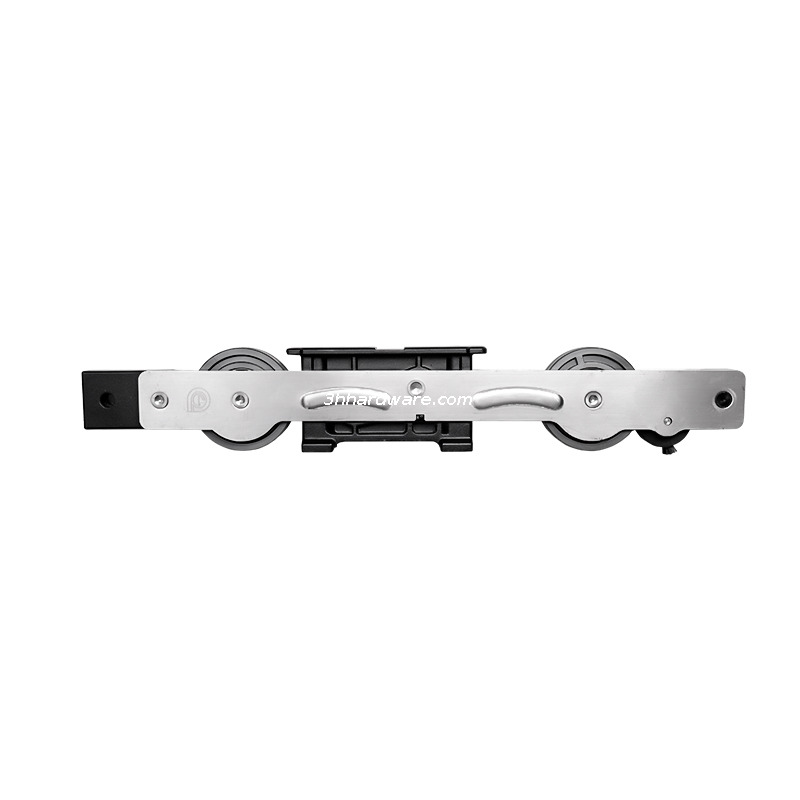

| Revêtement en poudre | Poignée d'arbre, pièces de transmission, pièces du rouleau gauche, tapis du rouleau gauche, bloc anti-choc, cylindre, joint en caoutchouc. |
Remarque
1. La longueur de l'engrenage et de la barre de connexion peut être personnalisée, ligne mince de 27,5 mm, charge maximale de 300 kg.

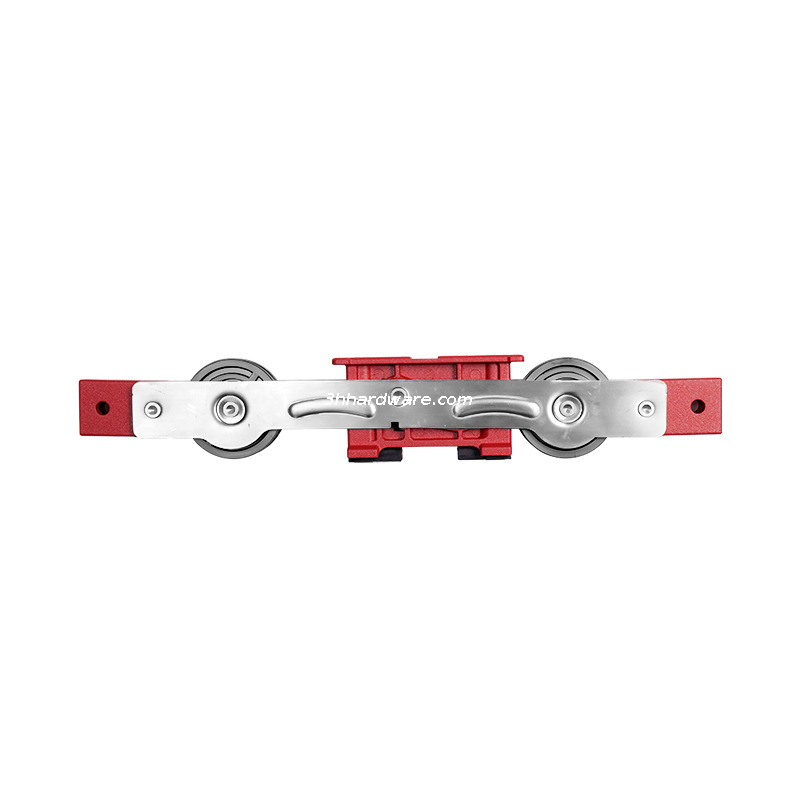

2.Lorsque la largeur du châssis est supérieure à 2 m ou le poids du châssis supérieur à 250 kg, ajoutez le rouleau central de 37,5 mm, ligne mince, charge maximale 600 kg.
Lorsque la largeur du vantail est supérieure à 2 m ou le poids du vantail supérieur à 350 kg, ajoutez une longueur du rouleau central < 1 700 mm, 2 points de verrouillage ;
1701mm
2501mm
Télécharger
Télécharger
Téléchargez notre documentation technique sur les ferrures levantes-coulissantes.
Simplifiez votre planification et votre production.
Manuel d'instructions des produits des systèmes levants et coulissants JTSM06 et JTSM07
