JTSM06
3H INC.
Avantages
Ferrures de portes levantes-coulissantes en détail
✓ Haute durabilité de nos raccords grâce à la plus haute qualité de fabrication
✓ Utilisation agréablement simple - même avec des ouvrants grands et lourds - soulevez des charges jusqu'à 300 kg, réduisant ainsi la consommation jusqu'à 50 %.
✓ Convient pour une utilisation dans les maisons passives et à faible consommation d'énergie
✓ De généreuses ouvertures de passage avec des largeurs d'ouvrant jusqu'à 3 300 mm et des hauteurs d'ouvrant jusqu'à 3 750 mm peuvent être réalisées.

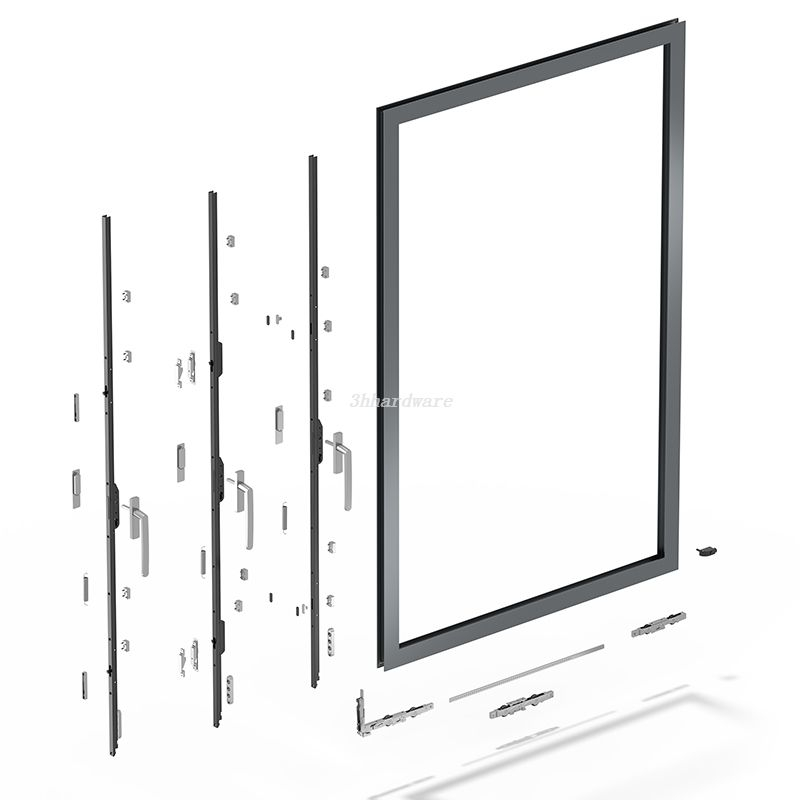

Principaux composants
Configuration
Configuration
Numéro d'article | JTSM06 |
Taille | Rainuré standard |
Application | Balcon, salle de soleil, porte de partition |
Chargement | La charge de roulement maximale de la ceinture unique est de 300 kg |
Matériel | 304 en acier inoxydable, alliage d'aluminium |
Traitement de surface | Revêtement en poudre |
Couleur | les poignées «sont personnalisées, l'autre est naturel |

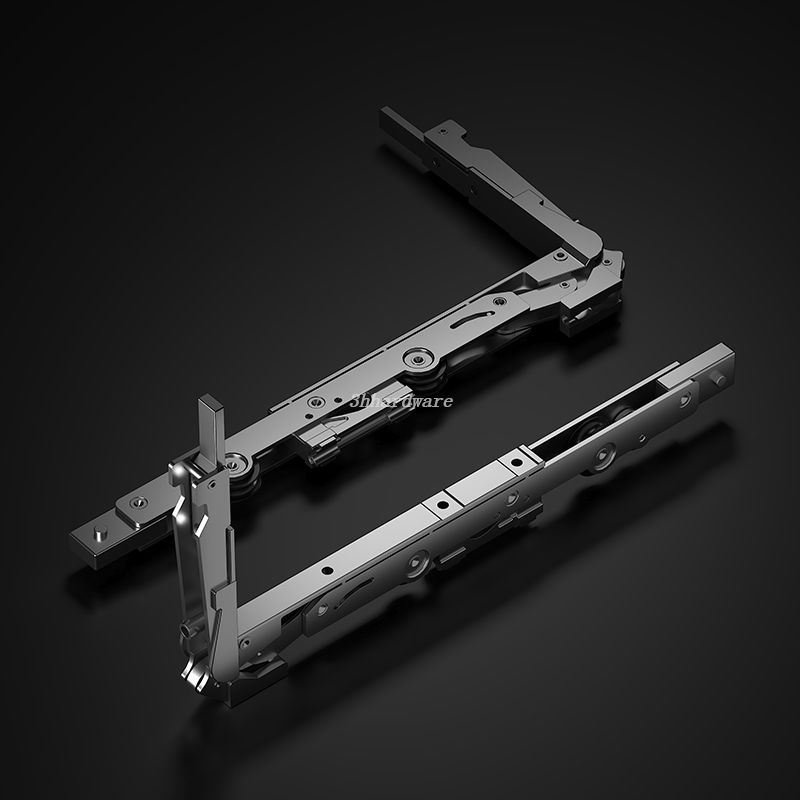

Composants | Pièces de transmission, pièces à rouleaux avant, pièces à rouleaux arrière, pièces affiliées, poignée, pièces de rouleau moyen, bande d'étanchéité en caoutchouc |
Fonction | durable, fiable |
Emballer | Boîte |
Spécification
| Non. | Numéro d'article | Article | Qté | Description |

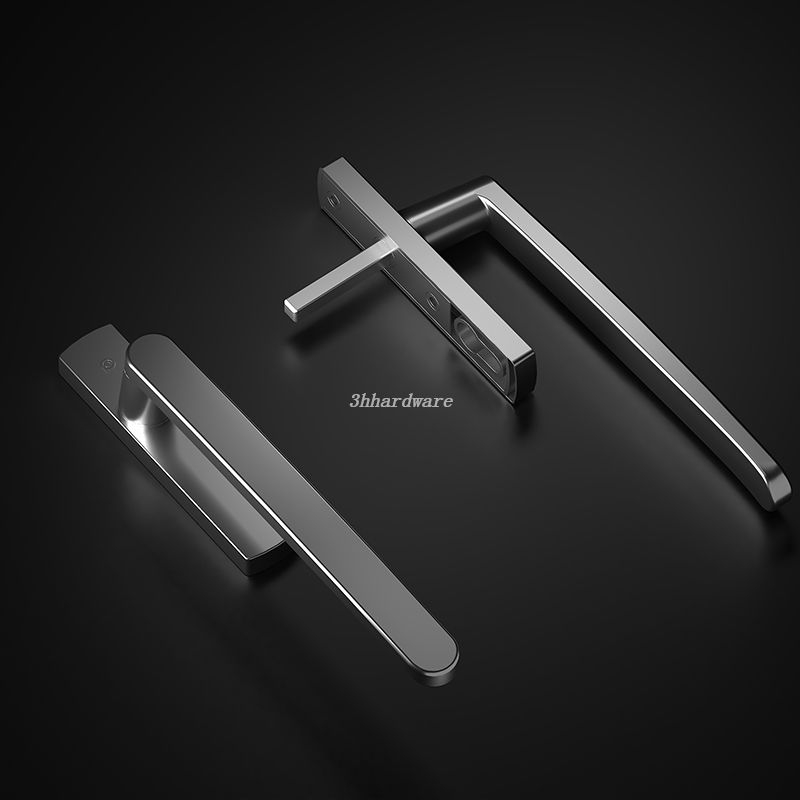

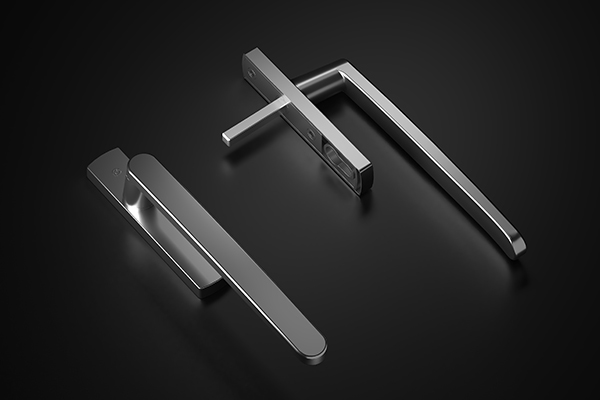

| 1 | Jczm21 | Poignée de porte | 1 | Alliage d'aluminium, pulvérisation |
| 2 | JTSM06-01 | Tige de transmission | 1 | Acier au carbone, pulvérisation |

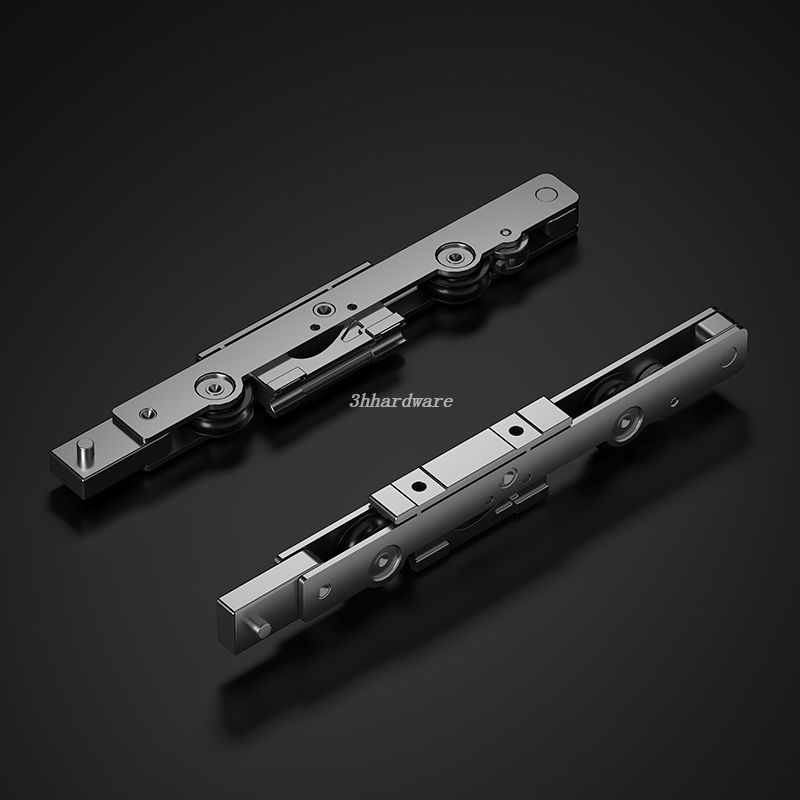

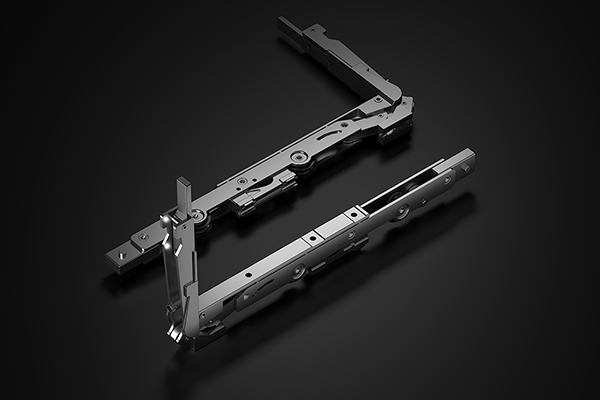

| 3 | JTSM06-02 | Rouleau avant | 1 | Alliage de zinc, pulvérisation |

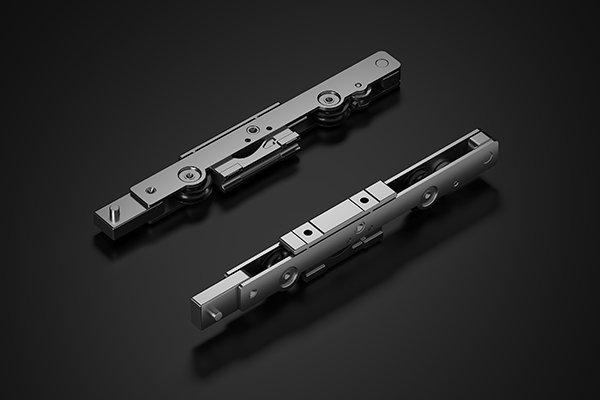

| 4 | JTSM06-03 | Rouleau arrière | 1 | Alliage de zinc, pulvérisation |
| 5 | JTSM06-04 | Siège de verrouillage | 2 | Acier coulé, placage |
| 6 | JTSM06-05 | Roller | 4 | Nylon, naturel |
| 7 | JTSM06-06 | Bloc anti-bumping | 1 | Nylon, naturel |
| 8 | JTSM06-07 | Bloc de coussin court | 8 | Alliage d'aluminium, naturel |
| 9 | JTSM06-08 | Bloc de coussin long | 1 | Alliage d'aluminium, naturel |
| 10 | JTSM06-09 | Bloc de limite de rouleau | 1 | Acier coulé, placage |
| 11 | JTSM06-10 | Axe de connexion | 2 | Acier coulé, placage |
| 12 | JTSM06-11 | Bielle | 1 | Acier au carbone, placage |
| 13 | JTSM06-12 | Printemps | 1 | Acier du manganèse, pulvérisation |
| JTSM07-06 | Rouleau moyen | 1 | Alliage de zinc, pulvérisation | |
| Jsx ** y - ** t | Verrouillage | 1 | Laiton, placage | |
| Kit d'installation | 1 | / |
Description du produit
Le roulement de charge maximum est de 300 kg. Cadre mince, vue plus large. Grande plage d'ouverture, bonne performance étanche à l'eau.
positionnement à volonté.
Télécharger
Télécharger
Téléchargez notre documentation technique sur les ferrures levantes-coulissantes.
Simplifiez votre planification et votre production.
Manuel d'instructions des produits des systèmes levants et coulissants JTSM06 et JTSM07
