Lorsqu’un tremblement de terre se produit, nous nous concentrons généralement sur la robustesse de la structure du bâtiment. Cependant, les systèmes mécaniques et électriques (MEP) suspendus au-dessus, tels que les tuyaux, les chemins de câbles et les conduits d'air, peuvent être tout aussi dévastateurs s'ils ne sont pas correctement sécurisés. Ils peuvent tomber et blesser des personnes, se rompre provoquant des inondations ou des fuites de gaz, ou même désactiver les systèmes de protection incendie et de désenfumage, entravant ainsi gravement les efforts de secours après le séisme. Les systèmes de contreventement sismique sont précisément les « ceintures de sécurité » personnalisées pour les systèmes MEP d'un bâtiment.
Photo du produit
1. Qu'est-ce qu'un système de contreventement sismique ?
Il s'agit d'un système de support spécialisé conçu pour protéger les installations MEP du bâtiment (plomberie, protection incendie, CVC, électricité, etc.) lors d'un tremblement de terre. Grâce à une conception mécanique scientifique, lorsqu'un tremblement de terre se produit, le système de contreventement sismique limite le déplacement des installations MEP attachées, contrôle les vibrations de l'installation et transfère les charges à la structure porteuse. Cela offre une protection fiable aux installations MEP contre l’action sismique provenant de n’importe quelle direction horizontale. Il limite efficacement le déplacement des canalisations, empêchant les équipements de tomber et les canalisations de se rompre. Il peut atteindre l'objectif de fortification sismique « aucun dommage lors de tremblements de terre mineurs, réparable lors de tremblements de terre modérés et aucun effondrement lors de tremblements de terre majeurs », évitant ainsi les dommages secondaires.

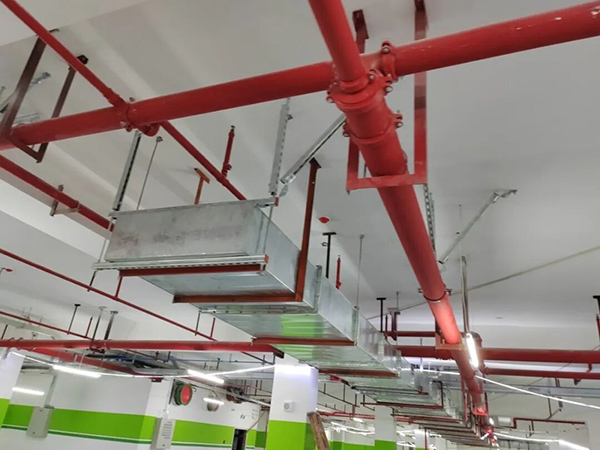

Image de scène générée par l'IA, pour référence uniquement
2. Pourquoi l'installation est-elle obligatoire ?
La norme nationale « Code pour la conception sismique des systèmes mécaniques et électriques dans les bâtiments » (GB 50981-2014) a été officiellement mise en œuvre le 1er août 2015. Le code stipule dans sa disposition obligatoire 1.0.4 que « la conception sismique est requise pour l'ingénierie mécanique et électrique des bâtiments dans les régions où l'intensité de précaution sismique est de 6 degrés et plus. » Cela signifie les systèmes de canalisations critiques dans les bâtiments tels que les hôpitaux, les écoles, les bâtiments résidentiels et les complexes commerciaux. doit être équipé de cette « armure » sismique.

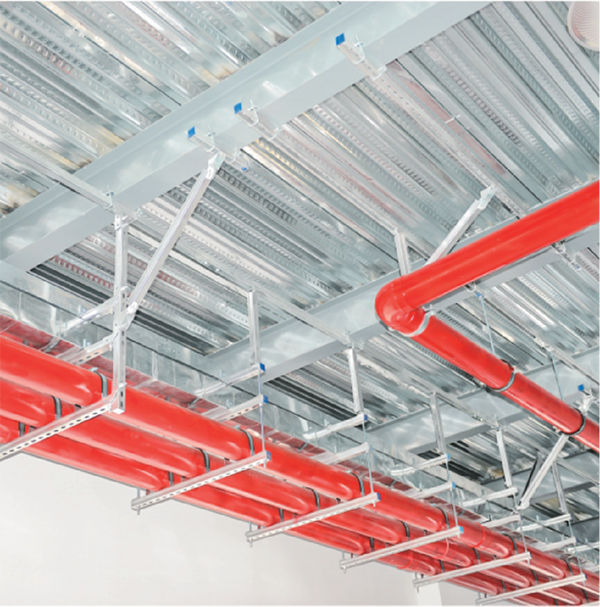

Image de scène générée par l'IA, pour référence uniquement
3. Produits de contreventement et de suspension sismiques de matériel de construction 3H
Offre des solutions complètes pour tous les scénarios, des applications monotubes et multitubes aux applications de conduits d'air et de chemins de câbles, prenant en charge des diamètres de tuyaux allant de DN65 à DN300 et diverses configurations.
Conforme aux exigences techniques de la norme nationale GB/T 37267-2018 « Conditions techniques générales pour les systèmes de contreventement et de suspension sismiques dans les bâtiments ». Les systèmes de contreventement sismique sont soumis à des tests complets, y compris l'apparence, les dimensions et les tolérances, l'épaisseur du revêtement, les performances portantes des composants de connexion sismiques, les performances portantes des composants de connexion des pipelines, les performances de chargement cyclique, les performances de fatigue, la résistance au feu et la résistance à la corrosion.
Les canaux et les connecteurs sont traités par électrogalvanisation/galvanisation à chaud pour une longue durée de vie résistante à la corrosion.
Utilise des composants préfabriqués et une conception modulaire, prenant en charge les ajustements sur site pour améliorer l'efficacité de la construction.
Les équipes techniques peuvent vous aider avec les calculs de force sismique, la conception de l'aménagement et les conseils d'installation pour garantir que l'ensemble du système est conforme et efficace.

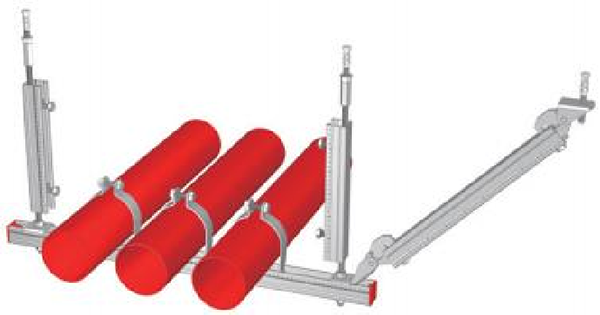

① Système de renfort et de suspension de tuyaux sismiques ZD-KS (trois tuyaux, DN065-DN200) latéral

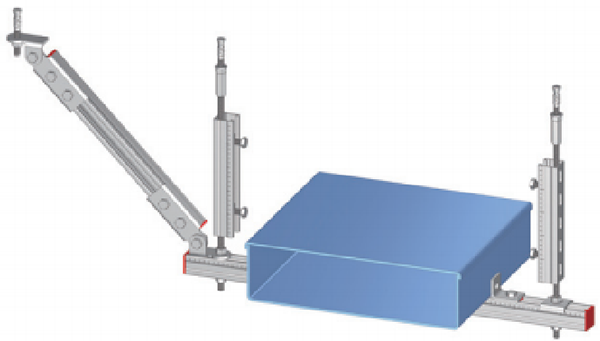

② Système de support et de suspension de chemins de câbles sismiques ZD-KQ (plateau simple, B = 400-3500) latéral
Photo du produit
4. Scénarios d'application
Tuyauterie de protection incendie : garantit le fonctionnement normal du système de protection incendie lors d'un tremblement de terre.
Systèmes de ventilation et de contrôle de fumée/d'échappement : protège les voies d'évacuation.
Chemins de câbles : évite les courts-circuits susceptibles de provoquer des incendies.
Gazoducs : Atténue les risques de fuites et d’explosions.
Image de scène générée par l'IA, pour référence uniquement
Les systèmes de contreventement et de suspension sismiques sont les « gardiens invisibles » cachés au-dessus des plafonds, invisibles dans la vie quotidienne. Ils portent non seulement le poids des tuyaux, mais aussi un respect et une responsabilité envers la vie. Lorsque des secousses imprévisibles surviennent, cette ligne de défense, construite avec de l'acier de précision, une conception intelligente et des normes strictes, devient la dernière barrière protégeant les vies et les biens.
