Avantages
Ferrures de portes pliantes en détail
✓ Construction en alliage durable
Fabriqué en alliage d'aluminium à haute résistance avec traitement anticorrosion, garantissant des performances durables dans les environnements intérieurs résidentiels et commerciaux.
Les charnières et les rails conçus avec précision offrent un fonctionnement silencieux et sans friction, améliorant ainsi le confort de l'utilisateur dans les bureaux, les hôtels et les espaces de vie.
Idéal pour les séparateurs de pièces et les cloisons, le système permet aux portes de se plier de manière compacte, maximisant ainsi la surface au sol utilisable sans compromettre l'accessibilité.
Convient à divers environnements intérieurs – y compris les bureaux à domicile, les salles de réunion, les magasins de détail et les stands d'exposition – s'adaptant aux divers besoins d'aménagement.
✓ Kit complet pour une installation facile
Comprend toutes les charnières, poignées, boulons et guides nécessaires, simplifiant l'assemblage et réduisant le temps d'installation, dans le respect des normes de qualité internationales.
Principaux composants
Configuration
Configuration
Modèle | Taille |
| ZDMQ01 | Rainuré standard |
| Chargement | Couleur |
| La charge maximale du roulement est de 80 kg | la poignée est noire, peut être personnalisée, l'autre est naturelle |
| Matériel | Application |
304 en acier inoxydable, alliage d'aluminium | Balcon, salle de soleil, porte de partition |
| Traitement de surface | Composants |
| Revêtement en poudre | Poignée de porte, ensemble de rouleaux, ensemble de charnière, boîte de verrouillage, boulon affleurant, corps de serrure, cylindre de serrure, plaque de verrouillage, bloc tampon. |
Spécification

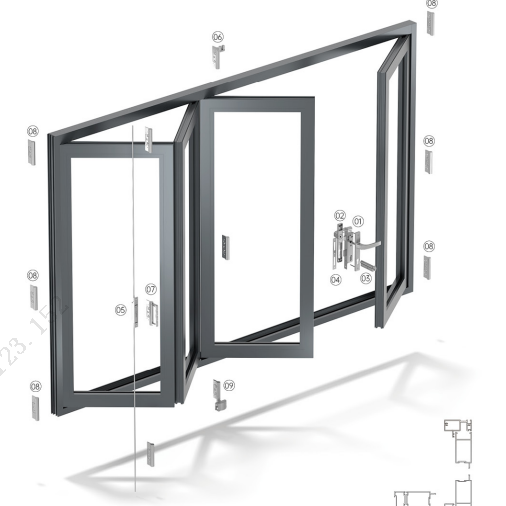

Non. | Numéro d'article | Article | Qté | Description |

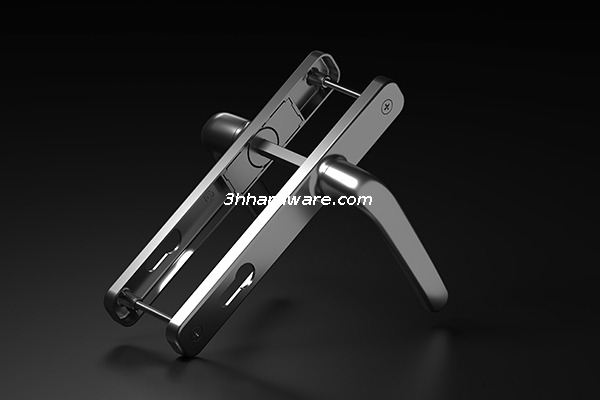

1 | CZM20A | Poignée de porte | 1 | Alliage d'aluminium, revêtement en poudre |
2 | CZM20 | Poignée de porte | 1 | Alliage d'aluminium, revêtement en poudre |
3 | 3585D | Corps de verrouillage | 1 | 304 SS, naturel |
4 | 35/35A | Verrouillage | 1 | Laiton, placage |
5 | CZMK02 | Boucle de verrouillage | 1 | 304 SS, naturel |
6 | CX06 | Boulon à lutte | 2 | Alliage de zinc, placage |
7 | ZDMQ01-S00 | Assemblage de charnière supérieure | 1 | Alliage d'aluminium, revêtement en poudre |
8 | ZDMQ01-Z00 | Assemblage de charnière moyenne | 1 | Alliage d'aluminium, revêtement en poudre |
9 | ZDMQ01-00 | Assemblage de charnière | 9 | Alliage d'aluminium, revêtement en poudre |
10 | ZDMQ01-X00 | Assemblage de charnière inférieure | 1 | Alliage d'aluminium, revêtement en poudre |
Remarque
1. Applicable aux balcons, aux centres commerciaux. Grande zone d'ouverture.
2. Roulement de rail de grue caché, flexible et léger, facile à nettoyer et à entretenir.
3. La largeur maximale de la porte de signal 800 mm, la hauteur maximale 2400 mm, le ventilateur unique à roulement maximum est de 80 kg.
4. La longueur du boulon affleurant doit dépendre de la hauteur de la porte et des exigences d'utilisation.
Actionner la poignée de porte sur la porte battante fixe du côté droit pour contrôler l'ouverture et la fermeture du châssis de la porte. Actionner la poignée et le loquet sur la porte pliante du côté gauche pour contrôler le châssis de la porte pliante.
Télécharger
Télécharger
Téléchargez notre documentation technique pour les ferrures de portes pliantes.
Simplifiez votre planification et votre production.
