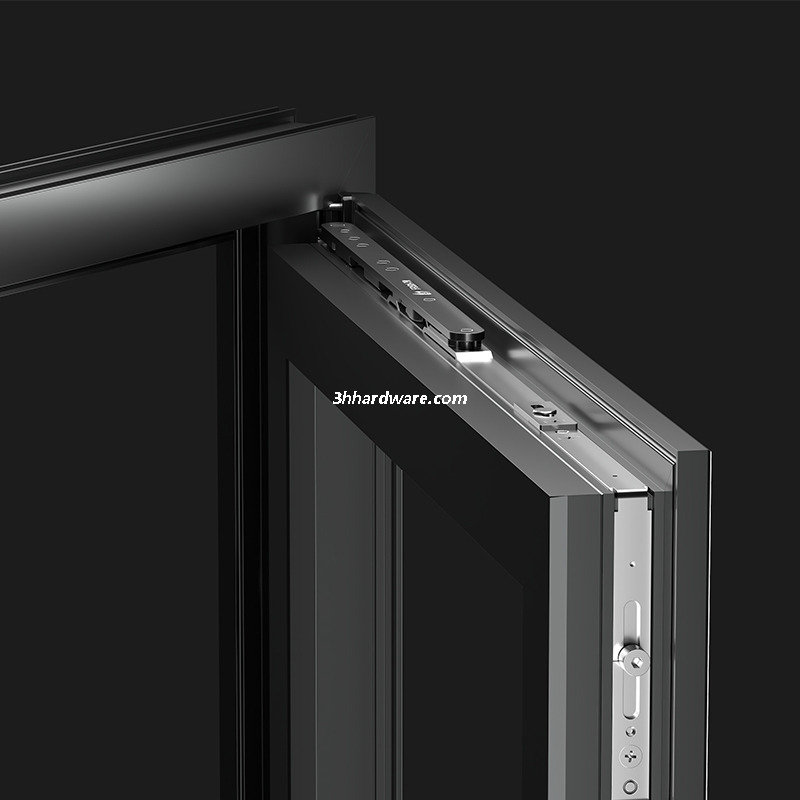

Quincaillerie pour fenêtres inclinables et tournantes UPVC
3H INC.
Avantages
1. Installation facile, réglable en fonction des tolérances.
Le système prend en charge l'ajustement sur site, réduisant efficacement les problèmes d'alignement causés par les tolérances d'installation et réduisant les taux de reprise.
2. Capacité de charge élevée et support stable
Les composants porteurs de base sont fabriqués à l'aide d'un processus de forgeage monobloc épaissi, supportant une charge maximale allant jusqu'à 100 kg et adaptés aux ouvrants extra-larges (800-1500 mm).
3. Structure réglable 3D
Prend en charge le réglage vertical, horizontal et d'inclinaison dans trois directions. La structure de support de liaison multi-axes améliore les performances globales de charge.
4. Conception de charnières dissimulées
Les charnières sont entièrement dissimulées dans la chambre profilée, offrant une apparence épurée et minimaliste et améliorant l'esthétique globale.
5. Conception de sécurité anti-dysfonctionnement
Équipé d'un dispositif anti-dysfonctionnement et d'une gâche anti-dysfonctionnement en standard, il empêche le passage accidentel du mode inclinaison au mode rotation et évite les dangers causés par une rotation inattendue du vantail.
Principaux composants
Configuration
Configuration
Non. | Numéro d'article de la série 9. | Numéro d'article de la série 13. | nom | Qté | Description | ||

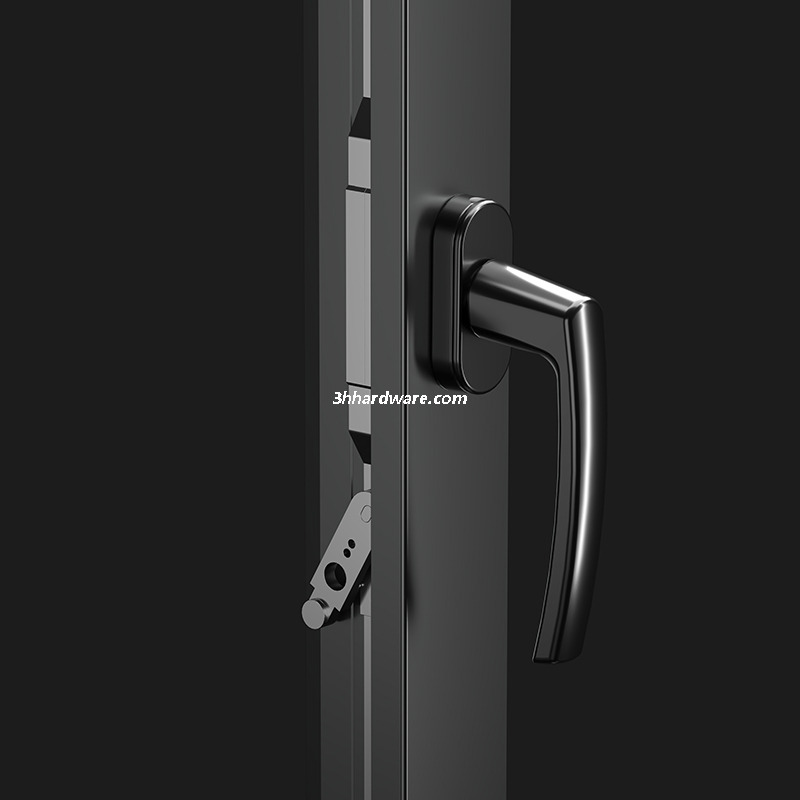

1 | PCZ26 | PCZ26 | Poignée de fenêtre | 1 | plus d'options sont disponibles | ||
2 | PX.CQ1006 | PXS01 | PX.CQ1006 | PXS02 | 7.5Tige de transmission (600 mm) | 1 | pour hauteur d'ouvrant 600-900mm |
PX.CQ1008 | PX.CQ1008 | 7.5Tige de transmission (800 mm) | - | pour hauteur d'ouvrant 700-1100mm | |||
PX.CQ1010 | PX.CQ1010 | 7.5Tige de transmission (1000 mm) | - | pour hauteur d'ouvrant 900-1300mm | |||
PX.CQ1012 | PX.CQ1012 | 7.5Tige de transmission (1200 mm) | - | pour hauteur d'ouvrant 1100-1500mm | |||
PX.CQ1014 | PX.CQ1014 | 7.5Tige de transmission (1400 mm) | - | pour hauteur d'ouvrant 1300-1700mm | |||
3 | PX. ZJQ01 | PX. ZJQ01 | Dispositif d'angle | 1 | Acier au carbone, zingage | ||
4 | PX. FC01 | PX. FC01 | Plugin de retournement | 1 | Acier au carbone, zingage | ||
5 | PX. X9-500L/R | PX. X13-500L/R | Composant inclinable-tournant (360 mm) | 1 | pour largeur d'ouvrant 401-510mm | ||
PX.X9-750L/R | PX.X13-750L/R | Composant inclinable (610 mm) | - | pour largeur d'ouvrant 511-750mm | |||
PX. X9-860L/R | PX. X13-860L/R | Composant inclinable-tournant (840 mm) | - | pour largeur d'ouvrant 751-1000mm | |||
6 | PX. JCS | PX. JMS | Charnière supérieure | 1 | Acier au carbone, zingage | ||

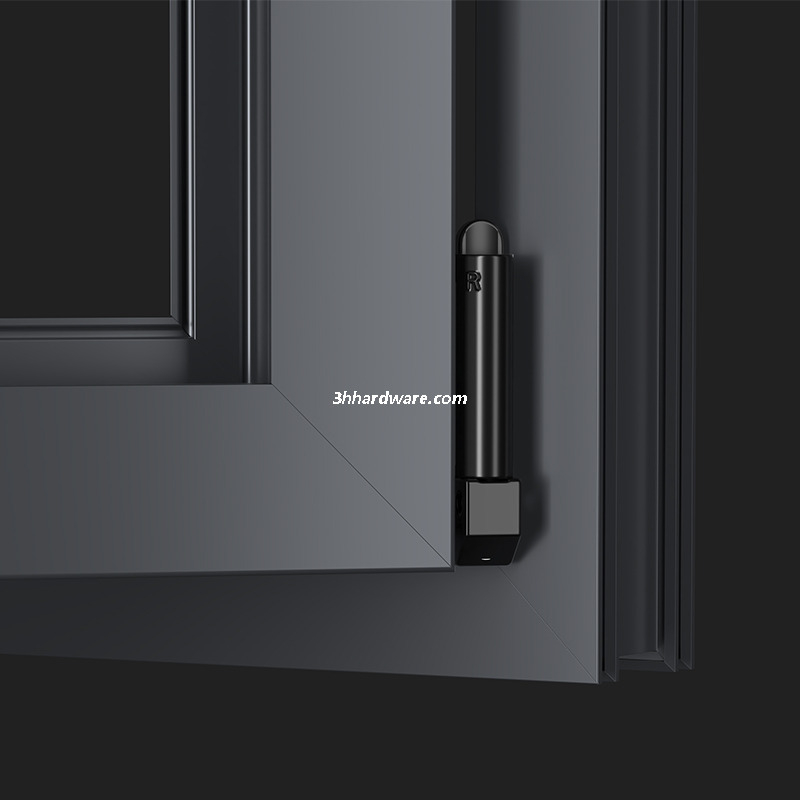

7 | PX. JCX | PX. JMX | Charnière inférieure | 1 | Acier au carbone, zingage | ||
8 | PX.FW01 | PX.FW01 | Dispositif anti-erreur | 1 | Acier au carbone, zingage | ||
9 | PX. WZS09 | PX. WZS13 | Support dispositif anti-erreur | 1 | Acier au carbone, zingage | ||
10 | PX. FZ9 | PX. FZ13 | Support renversé | 1 | Acier au carbone, zingage | ||
11 | PX. SZ9 | PX. SZ13 | Siège de verrouillage | 1 | Acier au carbone, zingage | ||
- | PX.LG01-215 | Option de hauteur d'ouvrant de 300 à 600 mm | Bielle (215 mm) | 1 | ajouter si besoin une meilleure étanchéité à l'air | ||
PX.LG01-530 | Option de hauteur d'ouvrant de 600 à 1 100 mm | Bielle (530 mm) | 1 | ||||
PX.LG01-730 | Option de hauteur d'ouvrant de 1 100 à 1 600 mm | Bielle (730 mm) | 1 | ||||
- | PDE B | longueur différente pour l'option | Séjour limiteur | 1 | 304SS | ||
- | PX.CQ15 | pour une option de profil d'ouvrant plus grand | 15 tige de transmission (en option) | 1 | Acier au carbone, zingage | ||
- | PX.ZJQ01A | option pour au lieu des articles 4 et 10 | Dispositif d'angle (facultatif) | 1 | Acier au carbone, zingage | ||
- | PJCX03B | option pour au lieu du point 7 | Charnière inférieure (facultatif) | 1 | Acier au carbone, zingage | ||
Adaptation du produit
Convient aux profilés de fenêtres à battants en forme de U, PXS01 pour les profilés de la série 9, PXS02 pour les profilés de la série 13.
Caractéristiques
Installation facile et fonctionnement pratique. Peut être réglable pour réduire efficacement les erreurs d'installation.
Des longueurs multiples des dispositifs de transmission et des pièces suspendues par le bas peuvent être facultatives.
Instructions
La poignée est verrouillée à 0 degrés, 90 degrés pour l'état ouvert interne, 180 degrés pour l'état d'inclinaison vers l'intérieur.
