CZDM03
3H INC.
Description du produit
| Marque: 3h | |
| Largeur maximale de la ceinture: 800 mm | |
| Hauteur maximale de la ceinture ： 2400 mm | |
| Roulement de charge maximum: 120 kg | |
| Norme d'adaptation des produits: GB / T8478-2008 Portes et fenêtres en alliage en aluminium | |
| Package: 1 Ensemble dans une boîte intérieure, 5 boîtes par colis | |
| Application: portes d'ouverture de la norme européenne vers l'extérieur | |
Spécification
<
| Non. | Numéro d'article | Article | Qté | Description |

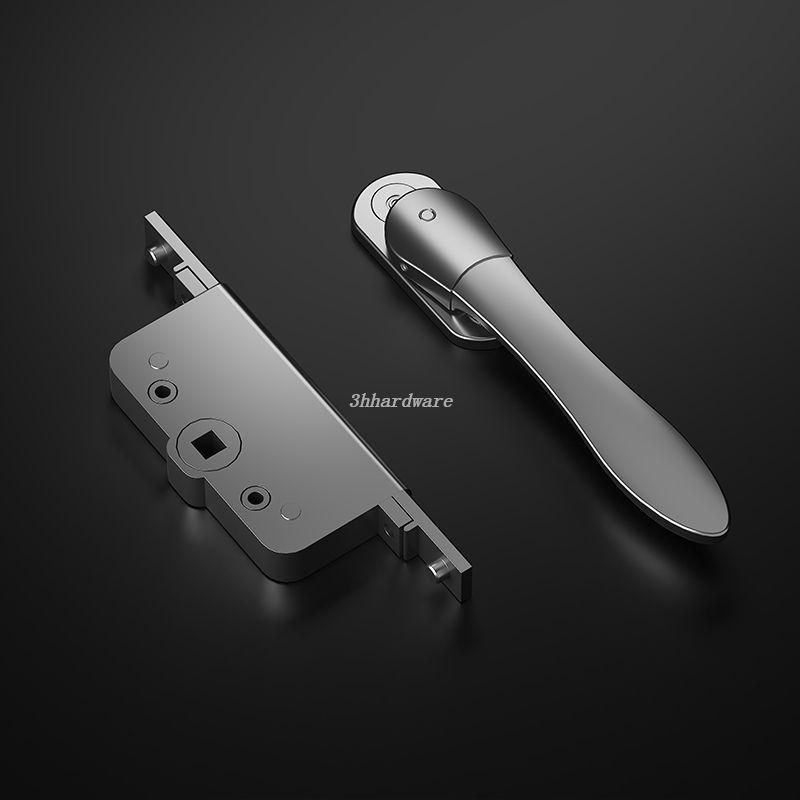

| 1 | CZM20A | Poignée de porte | 1 | Alliage d'aluminium, revêtement en poudre |
| 2 | CZM20 | Poignée de porte | 1 | Alliage d'aluminium, revêtement en poudre |
| 3 | 3085D | Corps de verrouillage | 1 | 304 SS, naturel |
| 4 | 45/45A | Verrouillage | 1 | Laiton, placage |
| 5 | CZMK37 | Boucle de verrouillage | 1 | 304 SS, naturel |
| 6 | MX09 | Boulon à lutte | 2 | Alliage de zinc, placage |
| 7 | CZ57 | Poignée de porte | 1 | Alliage d'aluminium, revêtement en poudre |
| 8 | Wzdm03-08 | Verrouillage | 1 | Alliage de zinc, placage |
| 9 | Wzdm03-09 | Boulon à lutte | 2 | Alliage de zinc, revêtement en poudre |

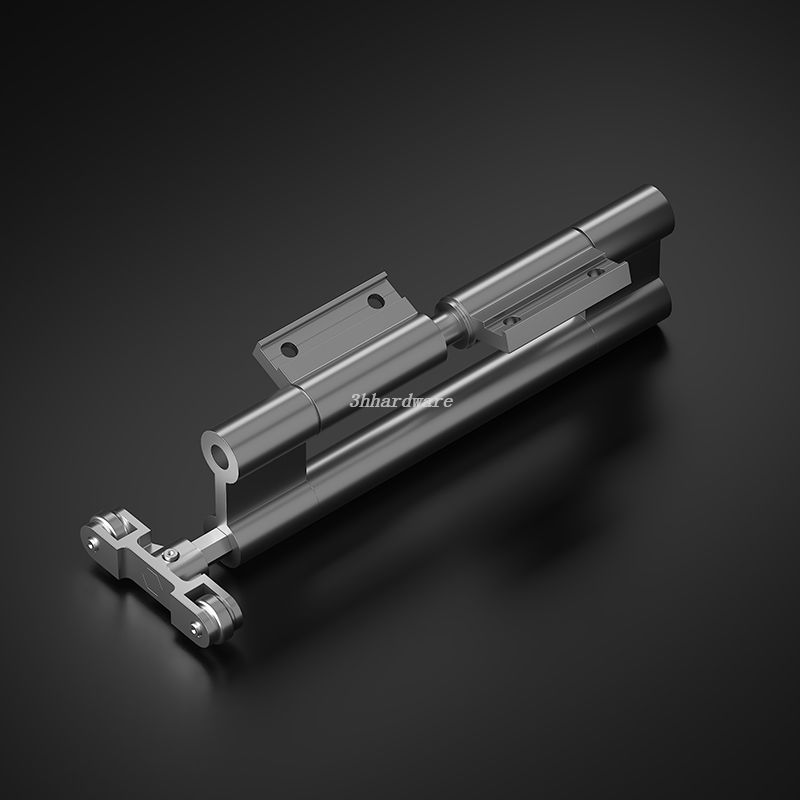

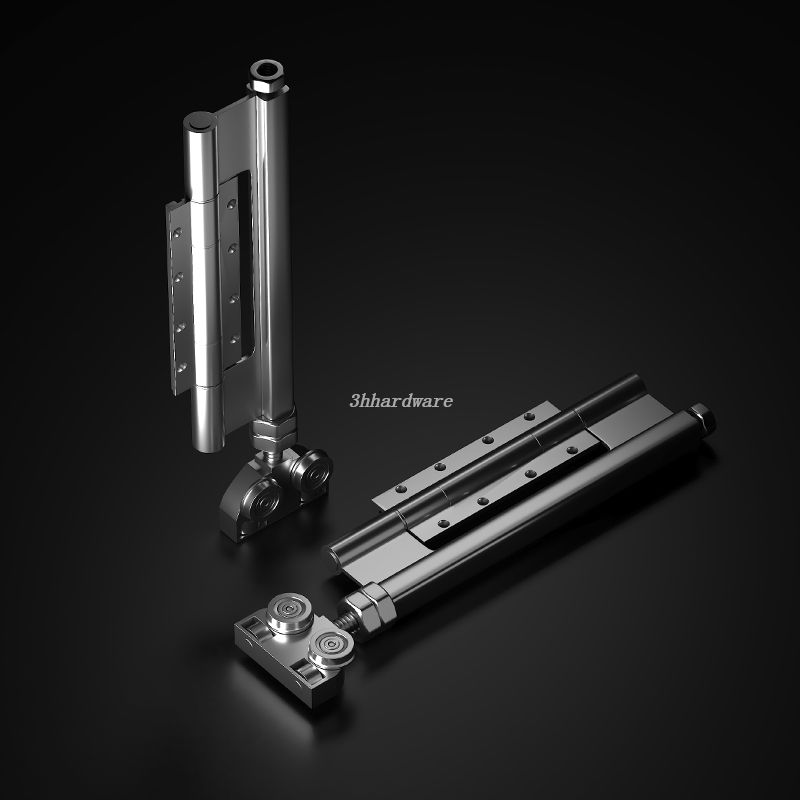

| 10 | Wzdm03-01 | Assemblage de charnière supérieure | 1 | Alliage d'aluminium, revêtement en poudre |
| 11 | Wzdm03-06 | Assemblage de charnière moyenne | 1 | Alliage d'aluminium, revêtement en poudre |
| 12 | WZDM03-07 | Assemblage de charnière | 9 | Alliage d'aluminium, revêtement en poudre |
| 13 | Wzdm03-03 | Assemblage de charnière inférieure | 1 | Alliage d'aluminium, revêtement en poudre |
Description du produit
INSTRUCTIONS
Exploitant la poignée de porte à la porte oscillante droite pour contrôler l'ouverture et la fermeture de la ceinture de porte.

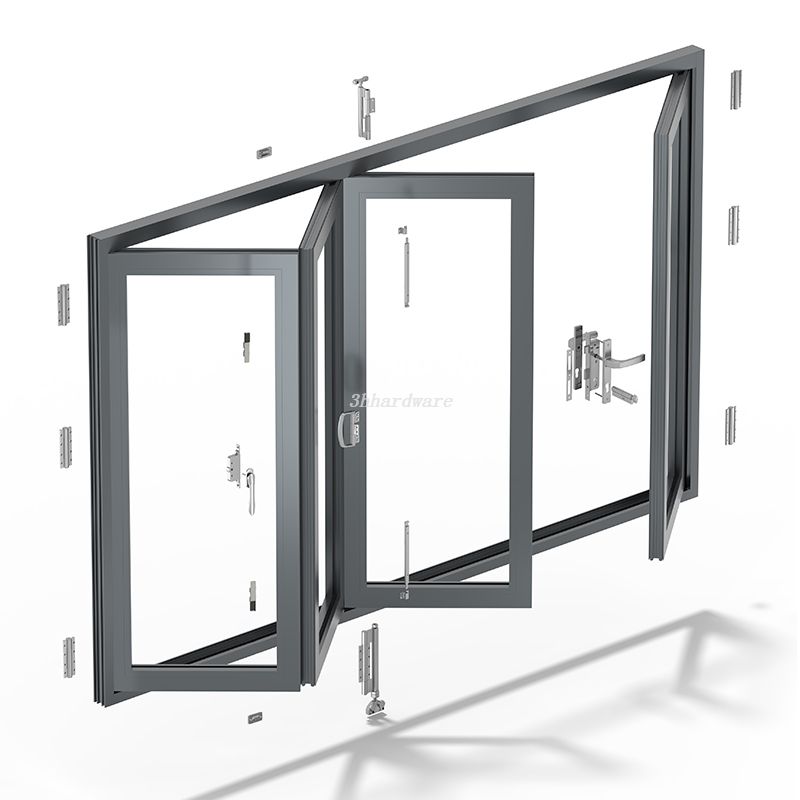

Fonctionnement de la poignée et du boulon à chasse d'eau à la porte pliante du côté gauche pour contrôler la ceinture de porte pliante.
Scénarios d'application
La vision de la scène a besoin. Convient aux balcons, vilas, portes de partition intérieure, etc.
